Explorar artigos1° Tube Amp 5F1 CLONE ON PCB

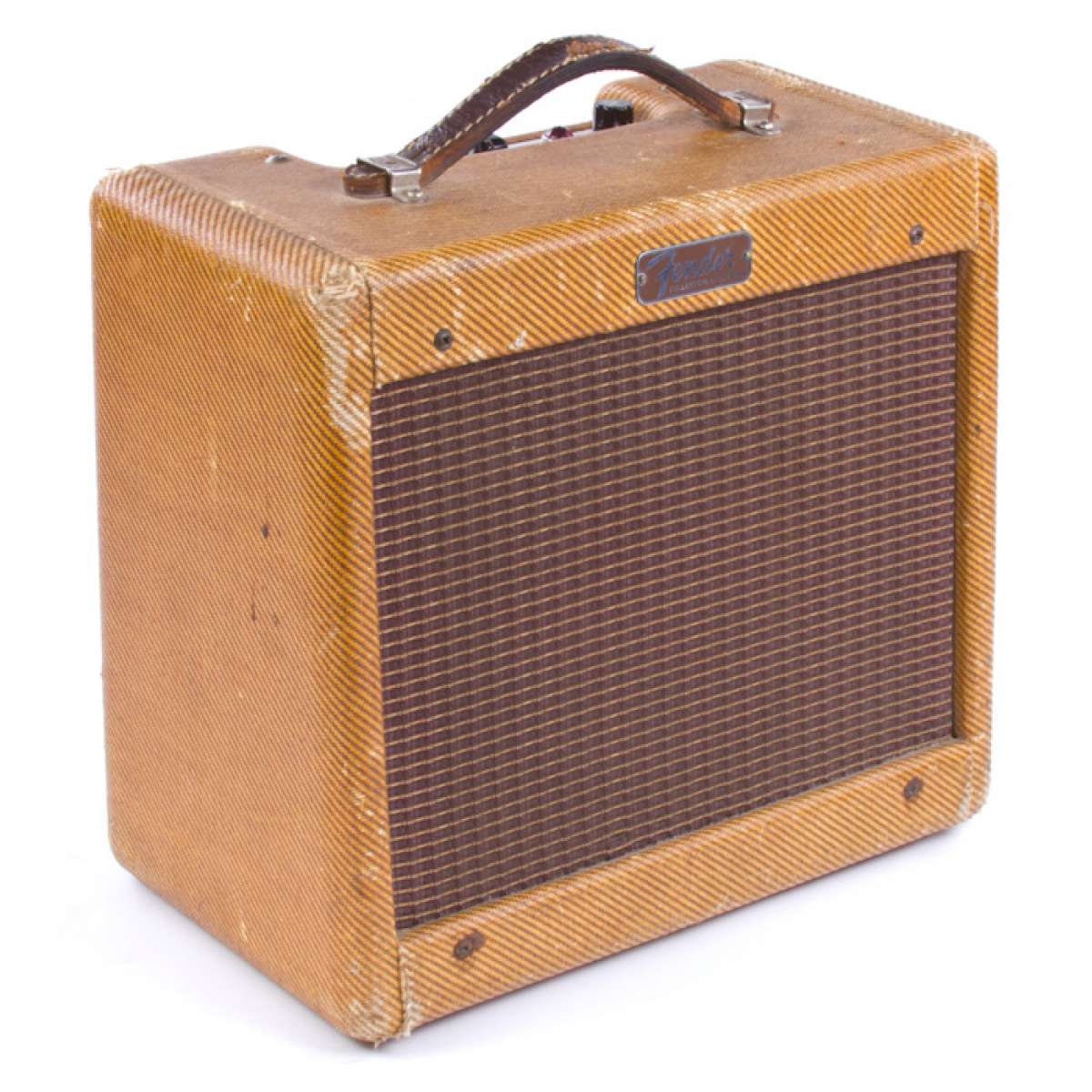

1958 Fender Champ 5F1 Frente

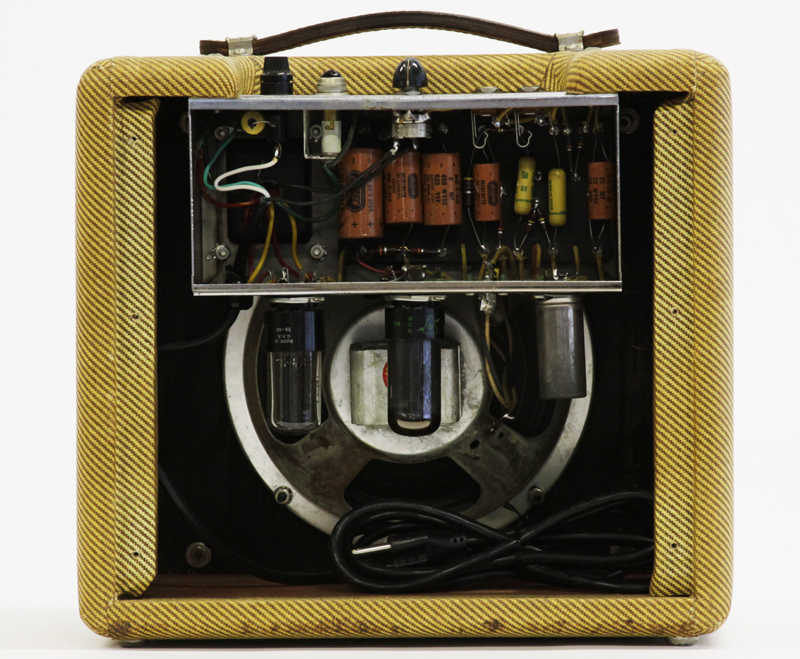

1958 Fender Champ 5F1 Costas
Amplificadores valvulados operam com altas tensões, tipicamente na ordem de 400 a 500 volts, o que impõe riscos significativos à integridade física do construtor. Dessa forma, sua montagem e manutenção só são recomendadas a pessoas com formação ou estudos prévios em eletricidade e práticas de segurança elétrica.
Feita essa ressalva, o Fender Champ 5F1 destaca-se como um dos circuitos valvulados mais simples de construir, sem que isso comprometa a qualidade sonora. Pelo contrário: trata-se de um amplificador de timbre consagrado, frequentemente escolhido por entusiastas do movimento DIY (Do It Yourself) como seu primeiro projeto de amplificador valvulado.
A Fender é, historicamente, uma das marcas mais respeitadas no universo dos amplificadores valvulados, e o Fender Champ figura entre seus maiores clássicos. Atualmente, estamos desenvolvendo uma placa de circuito impresso (PCB) com o objetivo de realizar um remake fiel desse amplificador icônico.
Ao longo de sua história, o Fender Champ passou por diversas revisões de circuito. O primeiro modelo, denominado Champion 5B1, foi lançado em 1948. Em 1953, o circuito evoluiu para o 5C1. No entanto, a versão considerada mais bem-sucedida e musical é o Fender Champ 5F1, introduzido em 1958, já equipado com um alto-falante de 8 polegadas.
O circuito 5F1 caracteriza-se por sua arquitetura extremamente enxuta, utilizando apenas uma válvula 12AX7 (duplo triodo) no estágio de pré-amplificação e uma 6V6GT (pêntodo) no estágio de potência, entregando aproximadamente 5 watts RMS. Essa simplicidade contribui tanto para sua confiabilidade quanto para seu timbre direto, dinâmico e expressivo.
Entre todas as variantes do Fender Champ, o modelo 5F1 é aquele que oferece maior ganho de amplificação, preservando, ao mesmo tempo, a filosofia minimalista que o tornou um dos projetos mais estudados, reproduzidos e admirados da história dos amplificadores valvulados.

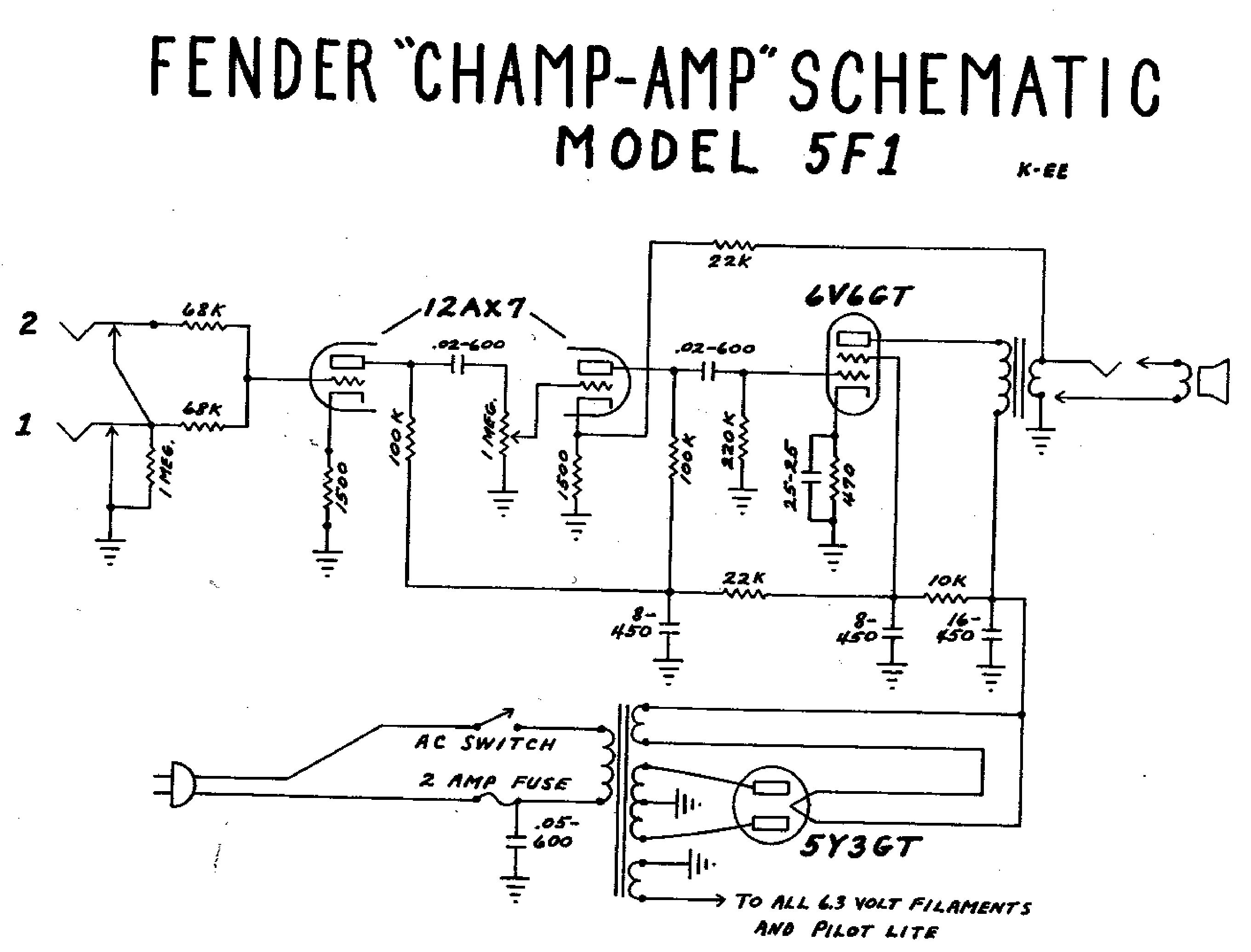

Esquema Fender Champ 5F1 Original

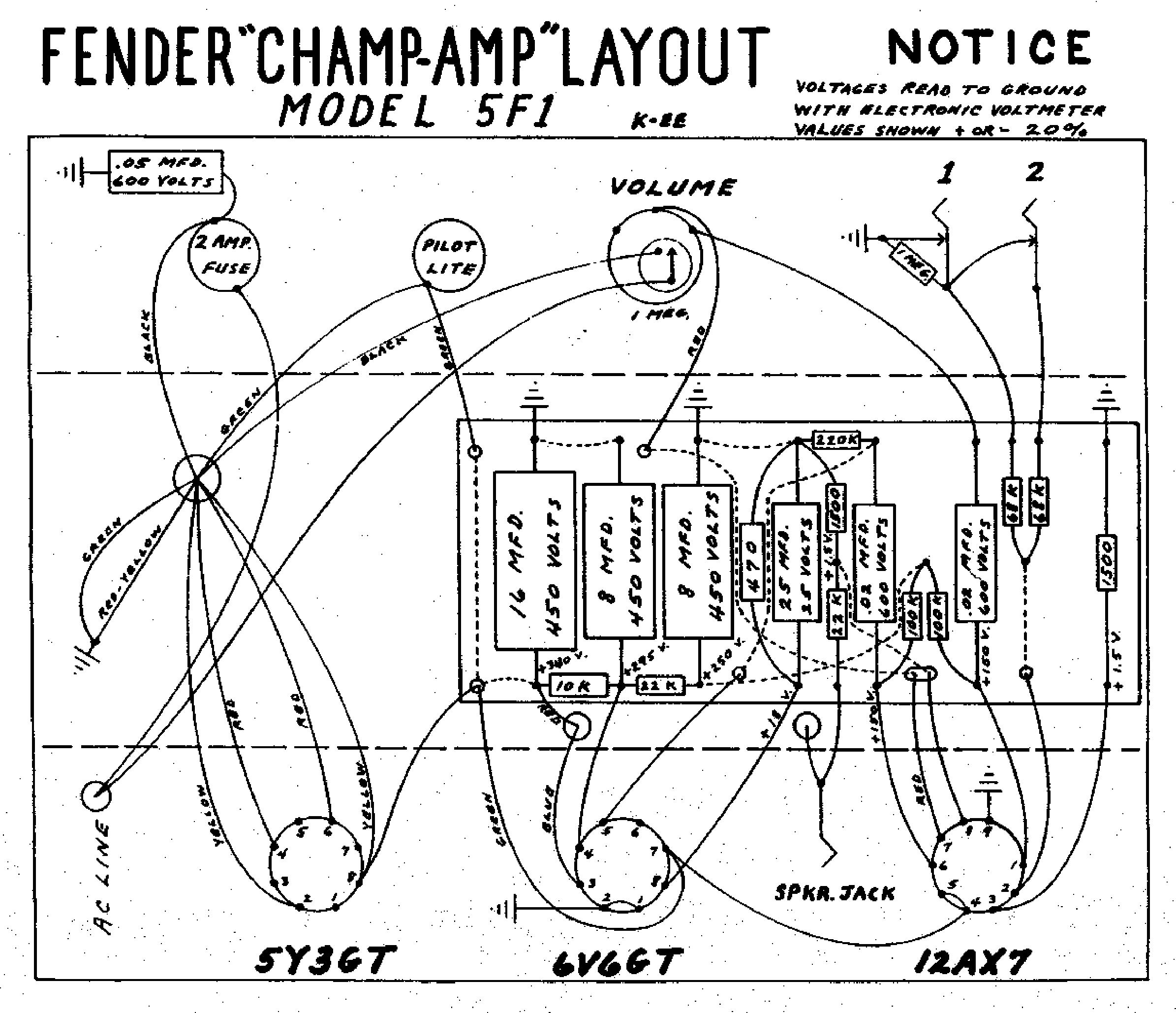

Fender Champ 5F1 Layout Original

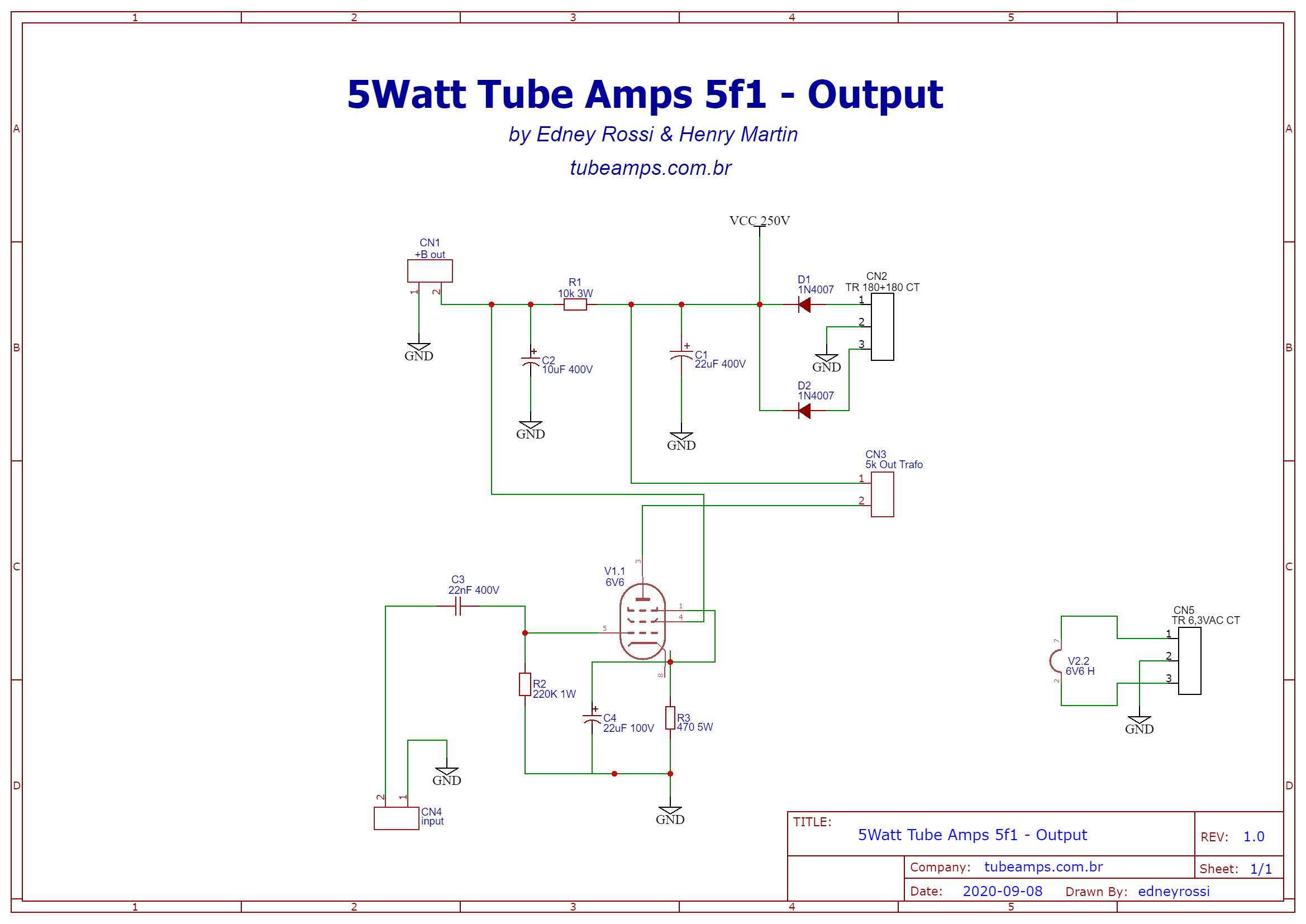

Esquema Power Amp 5W

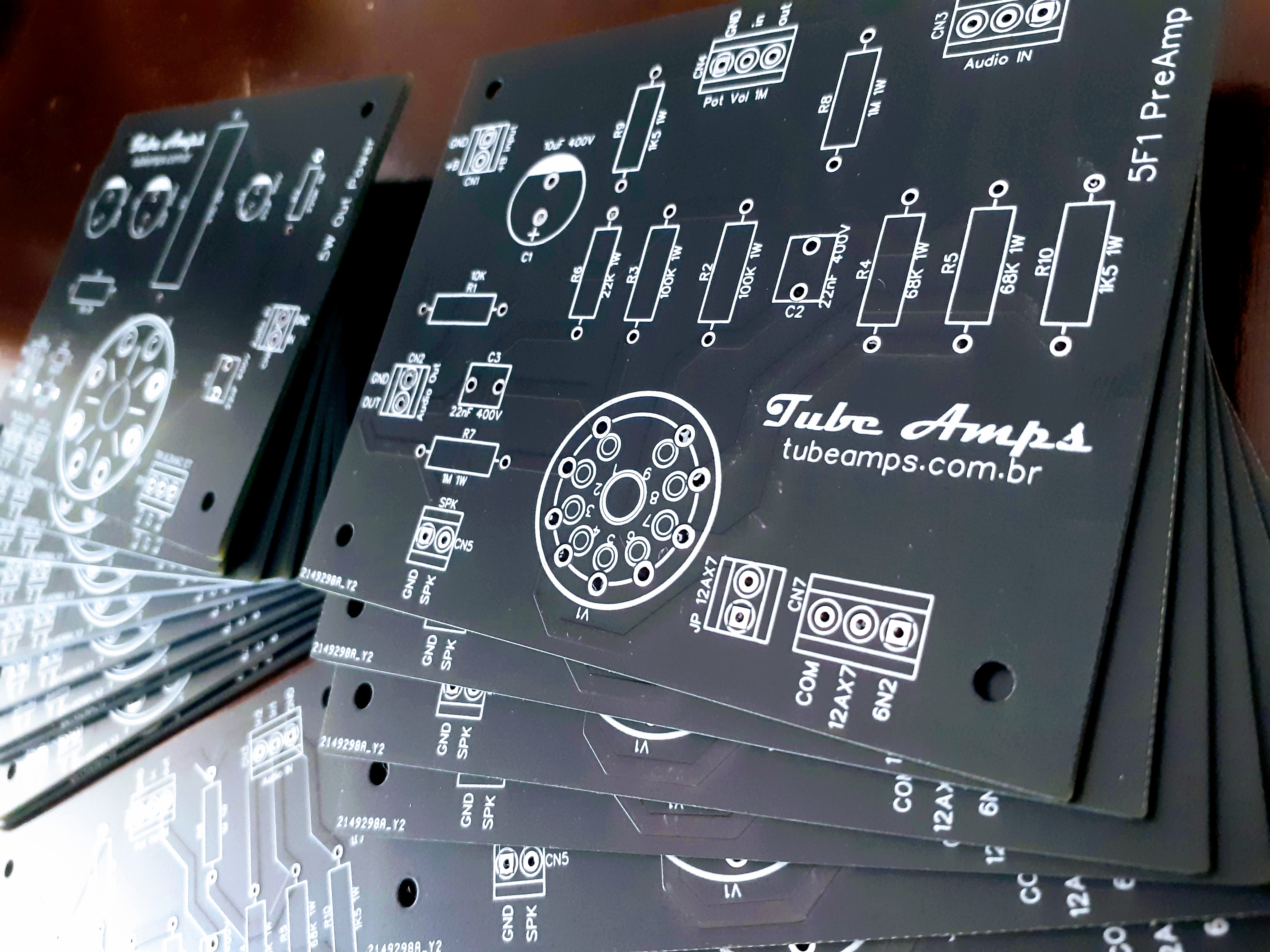

Foto PCB 1

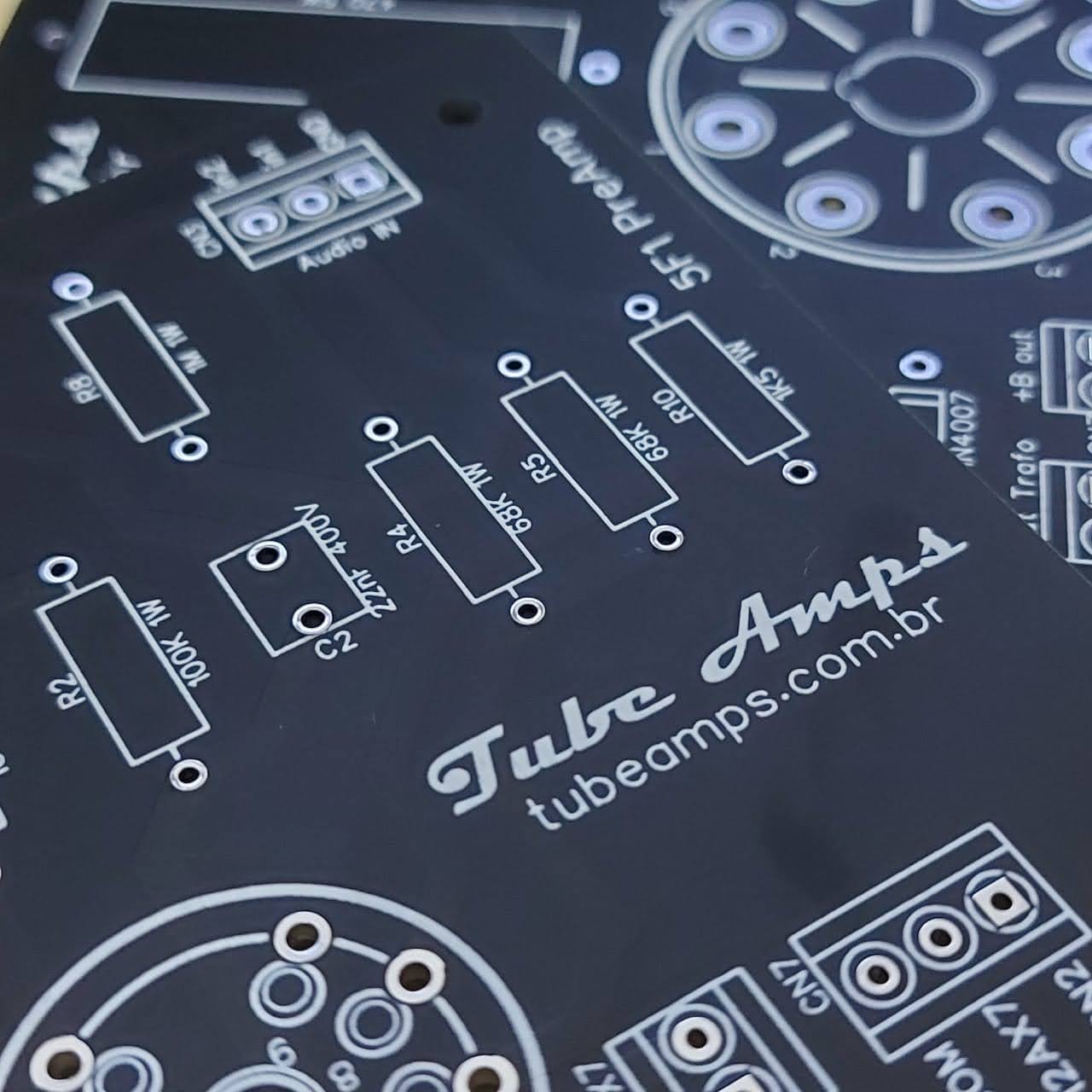

Foto PCB 2
Lista de Material
Válvulas (tubes)
| Quant | Código | Descrição |
|---|---|---|
| 1 | 5Y3GT | Válvula Diodo |
| 1 | 6V6GT | Válvula Pêntodo estágio de potencia |
| 1 | 12AX7 | válvula duplo triodo pré amplificador |
Capacitores
| Quant | Código | Descrição |
|---|---|---|
| 2 | 22nF/630V | Capacitor cerâmico, poliéster ou papel |
| 2 | 10uF/450V | Capacitor Eletrolítico |
| 2 | 22uF/450v | Capacitor Eletrolítico |
Resistores 1/2W
| Quant | Código | Descrição |
|---|---|---|
| 3 | 1K5 | Resistor |
| 1 | 22K | Resistor |
| 2 | 68K | Resistor |
| 2 | 100K | Resistor |
| 2 | 220K | Resistor |
| 1 | 1M | Resistor |
Resistores 3W
| Quant | Código | Descrição |
|---|---|---|
| 1 | 10K | Resistor |
| 1 | 22K | Resistor |
Resistores 5W
| Quant | Código | Descrição |
|---|---|---|
| 1 | 470R | Resistor |
Diversos
| Quant | Código | Descrição |
|---|---|---|
| 1 | pot 1M | potenciômetro miniatura 1M |
| 1 | Chassis | Chassis |
| 1 | AltoFalante | Alto Falante 5W 8R 10' |
| 1 | Trafo Saída | Transformador Saída 5k x 8R |
| 1 | Trafo Força | Trafo in:127/220V out:5Vx3A;6,3Vx2.5A;250Vx75mA |
| 1 | Placa | PCB ou Fenólica |
| 1 | p-fusível | porta fusível |
| 1 | fuse-2A | fusível 2A |
| 1 | Chave | Chave liga/desliga |
| 1 | lamp | Lampada piloto ligado 220V |
| 3 | J-10 | Jack j-10 Stereo |
| 1 | P-10 | Plug P-10 Mono |
| 1 | Chave | Chave liga/desliga |
Dados das Válvulas
- Tube: 6V6GT (pentodo)
- Filamento: 6.3V x 0.5A x 3.2W
- Placa: 250V(315Vmax) x 5.5W (10Wmax)
- Impedância carga placa: 5000R
- Tube: 12AX7 ou ECC83 (duplo triodo)
- Filamento: 6.3V x 0.3A x 1.9W
- Placa: 250V(300Vmax) x 1W
- Impedância carga placa: 62500R
- Tube: 5Y3GT (Retificadora duplo diodo, catodo direto)
- Filamento: 5V x 2A x 10W
- Tensão Retificada: 350V(1000Vmax) x 125mA(400mA max)
- Impedância carga placa: 50R
Calculo Potencia Transformador Fonte
6V6GT = 6,3V x 0,45A 250V x 0,052A
12AX7 = 6,3V x 0,3A 250V x 0,002A
5Y3GT = 5V x 2A
Potencia Transformador com retificação sólida
P= (6,3*0,45 + 250*0,052 + 6,3*0,3 + 250*0,002)*1,2 = 21,87W
Potencia Transformador com retificação válvula 5Y3GT
P = 21,87 + 5*2 = 31,87W
Transformador Saída
Entrada: 5k Saída:8R x 10W
Substituição por trafo força:
Entrada 220V Saída: 9V x 2A
Modificações
Inserindo um ajuste de bias

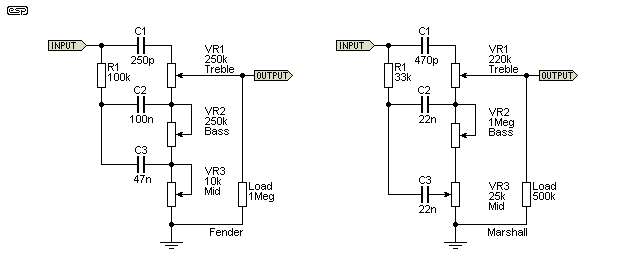

Inserindo Controle de tonalidade

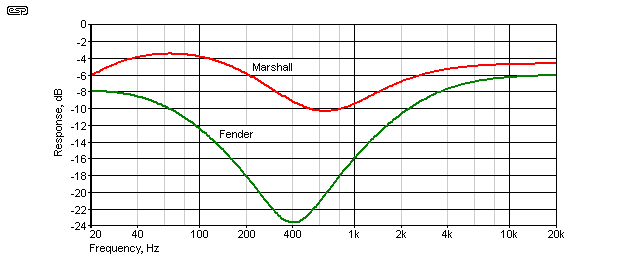

Resposta de frequencia
